PC-3000 UDMA（红卡）

PC-3000 UDMA是一款硬件-软件解决方案，旨在诊断和修复基于SATA（串行ATA）和ATA（IDE）接口的硬盘，面向众多厂商（希捷、西部数据、富士通、三星、Maxtor、Quantum、IBM（HGST）、日立、东芝、HGST（西部数据）CCB），适用于所有容量和多种形态：3.5英寸——台式机，2.5英寸——外接和笔记本驱动器。

PC-3000 UDMA 与数据提取器 UDMA 结合，组成了 PC-3000 UDMA 专业系统，允许您从 SATA、ATA（IDE）硬盘恢复数据。如果你想修复这些硬盘，只需要PC-3000 UDMA系统，数据恢复则需要PC-3000 UDMA和数据提取器UDMA的组合。

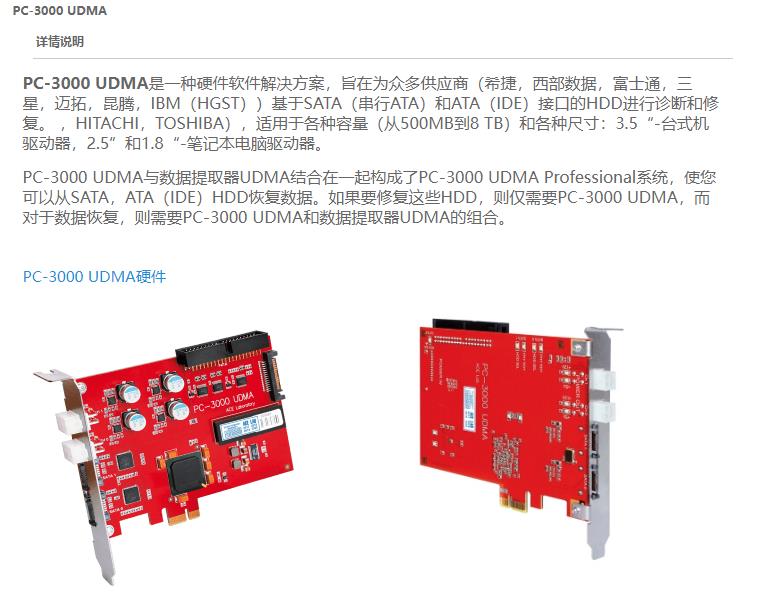

PC-3000 UDMA硬件

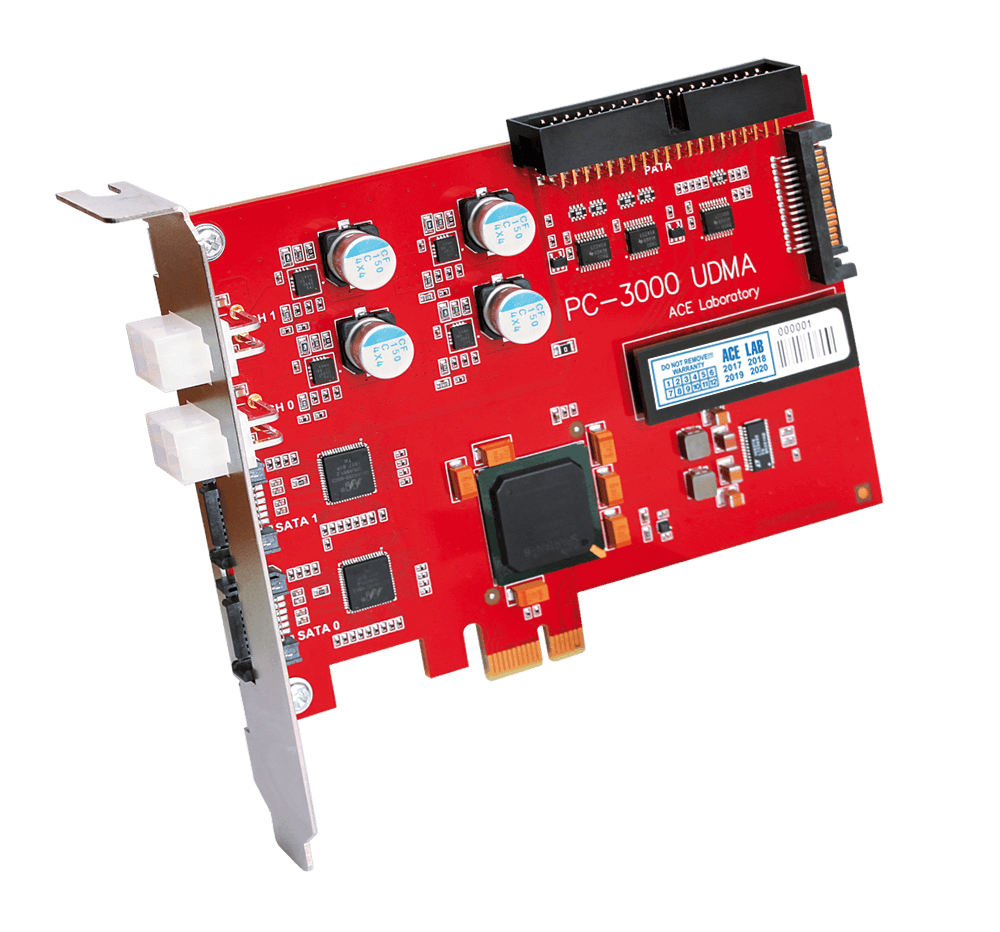

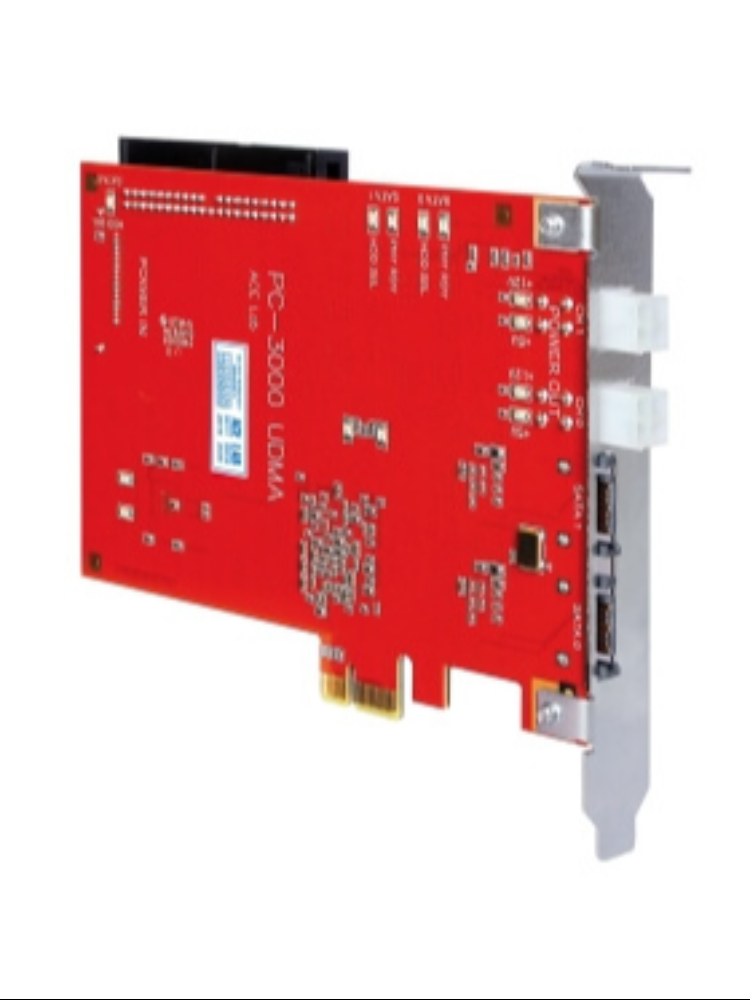

新的PC-3000 UDMA是一款三端口测试板，插入PCI-Express扩展槽，拥有2个SATA端口（数据传输速度可达133 MB/s）和1个PATA端口（可达100 MB/s）。主端口为SATA0，SATA1为可通过PATA端口切换的次级端口。PC-3000 UDMA为两块硬盘提供两个同时连接——其中一个端口用于SATA，第二个端口可以用于SATA或PATA端口（具体取决于您的需求）。因此，你可以同时使用2个SATA驱动器，或者1个SATA和1个PATA驱动器。

在开发基于PCI-Express的新PC-3000 UDMA系统时，我们采用了上一代基于PCI的PC-3000 UDMA的主要特性，这被证明是高效、稳定、性能出众的数据恢复系统，同时保持了合理的价格。

处理模式：

· SATA x2 — UDMA133，UDMA100，UDMA66，UDMA33，PIO4，PIO3，PIO2，PIO1，PIO0

· PATA x1 - UDMA100，UDMA66，UDMA33，PIO4，PIO3，PIO2，PIO1，PIO0

两个端口是可分离的，但当它们同时使用时，它们是相互依赖的。当一个通道满载时，另一个通道的性能略有下降（不超过20%），因为PC-3000 UDMA基于单通道PCI-Express总线。同时，这一技术解决方案降低了板子的总成本，使其对中小型数据恢复公司更具吸引力。

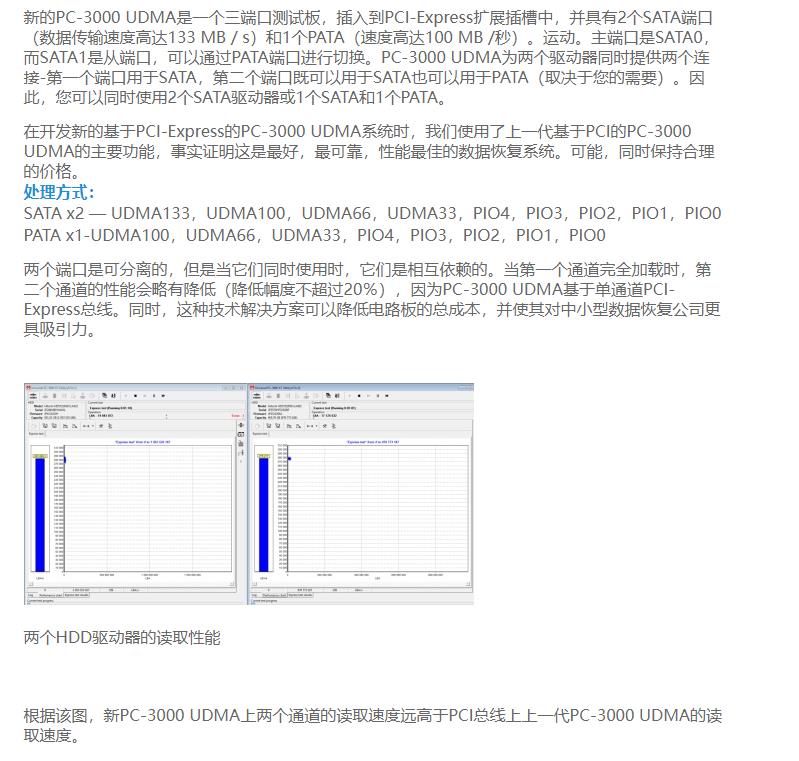

两块硬盘的读取性能

根据图示，新款PC-3000 UDMA的两个通道读取速度远高于上一代PC-3000 UDMA在PCI总线上的读取速度。

电源适配器

板上控制器上设有双通道电源适配器，提供独立的+5V、+12V电压供电及防止过压和电流过载的保护。如发生任何紧急情况，硬盘电源会自动关闭。

此外，每个通道都配有带有特殊管理软件的反馈电路，用于控制供电电压值并及时告知用户馈电电路的任何问题。

PC-3000 UDMA主板的资源管理

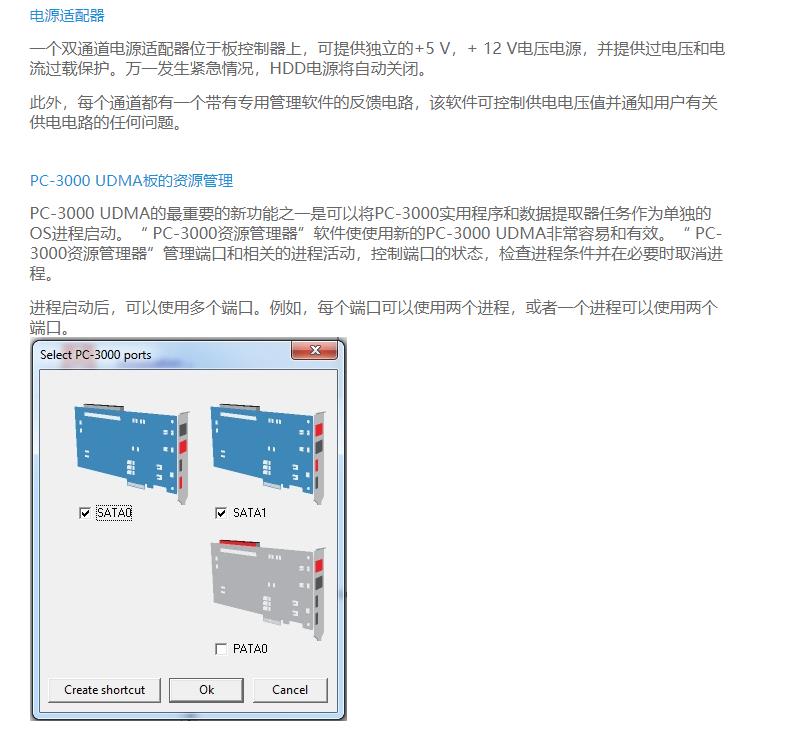

PC-3000 UDMA 重要的新功能之一允许将 PC-3000 工具任务和数据提取任务作为独立的操作系统进程启动。“PC-3000资源管理器”软件使使用新的PC-3000 UDMA变得非常简单高效。“PC-3000 资源管理器”管理端口及相关进程活动，控制端口状态，检查进程状态，并在必要时终止进程。

一旦进程启动，它可以使用多个端口。例如，每个端口可以使用两个进程，或者一个进程可以使用两个端口。

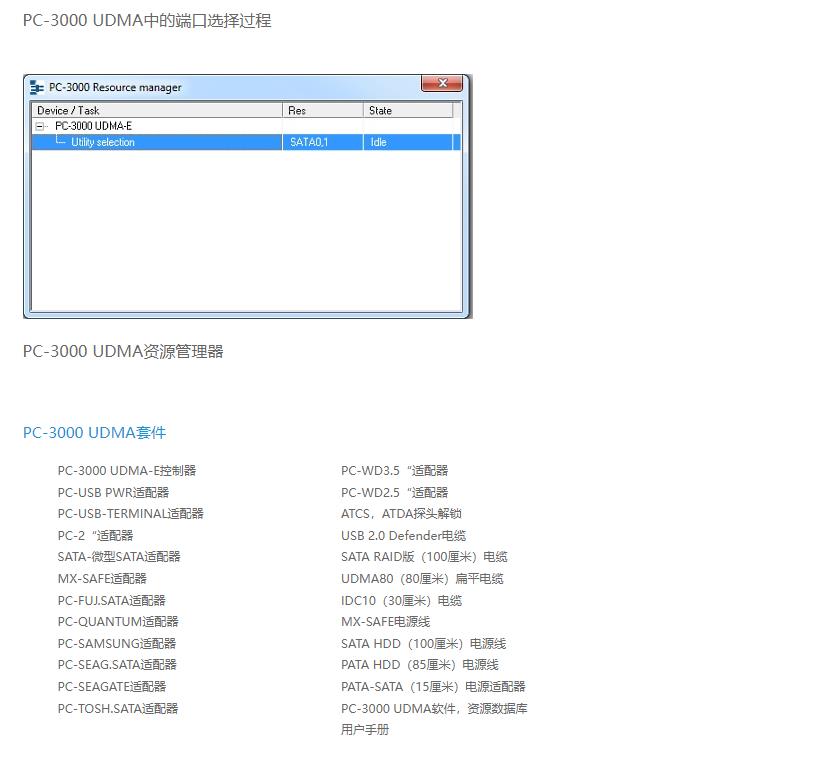

PC-3000 UDMA 中的端口选择过程

PC-3000 UDMA资源管理器

PC-3000 UDMA套件

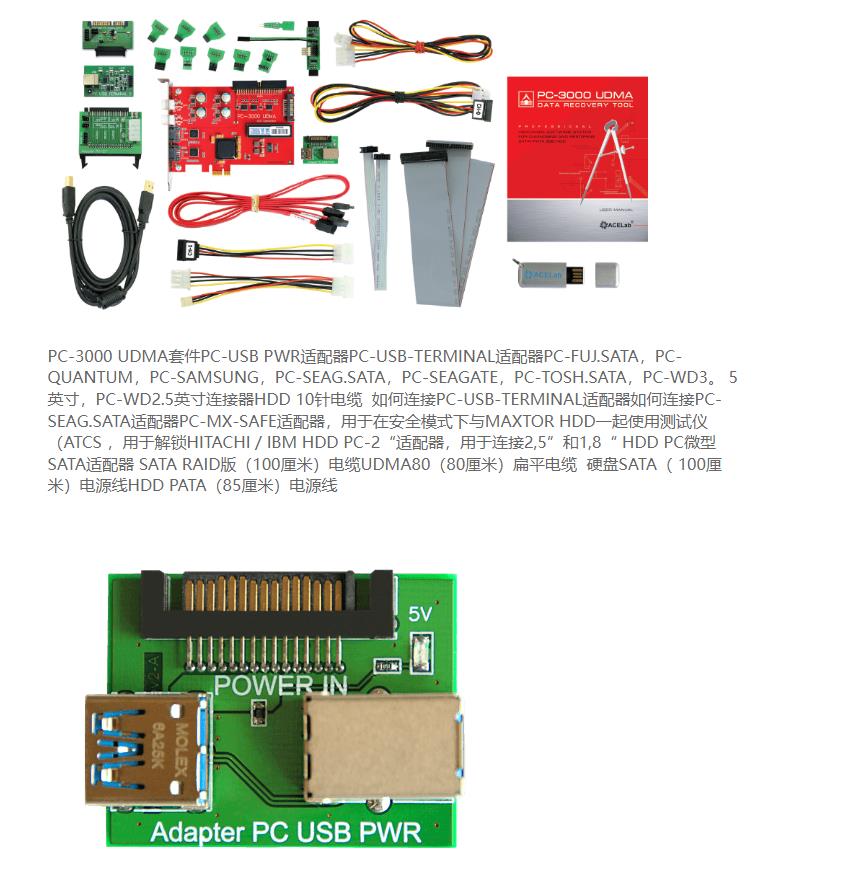

PC-3000 UDMA套件（全套 19 项）

PC-USB PWR 适配器

PC-USB-端子3适配器（板上丝印 PC USB TERMINAL 3）：一侧是 USB 2.0 方口，用 USB 线接电脑；另一侧是标有 HDD 的排针接口，用排线接硬盘电路板上的终端口；板上设有 TxD、RxD 指示灯，跳线可在 3.3V、2.5V、1.8V 三种终端电平之间选择

PC-SAMSUNG（PC-三星），PC-SEAG.SATA，PC-SEAGATE（PC-希捷），

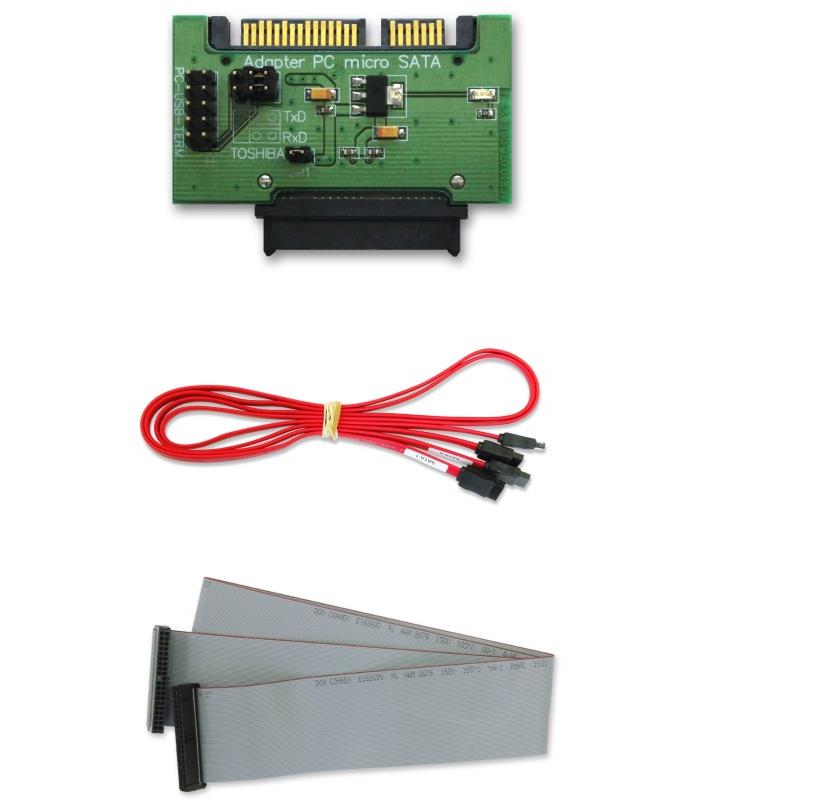

PC-TOSH.SATA（板上丝印 PC-TOSHIBA），PC-WD3.5英寸，PC-WD2.5英寸适配器（PC-WD2.5 板上分设 SATA KERNEL 与 USB HDD 两组接点）

HDD 10针线缆

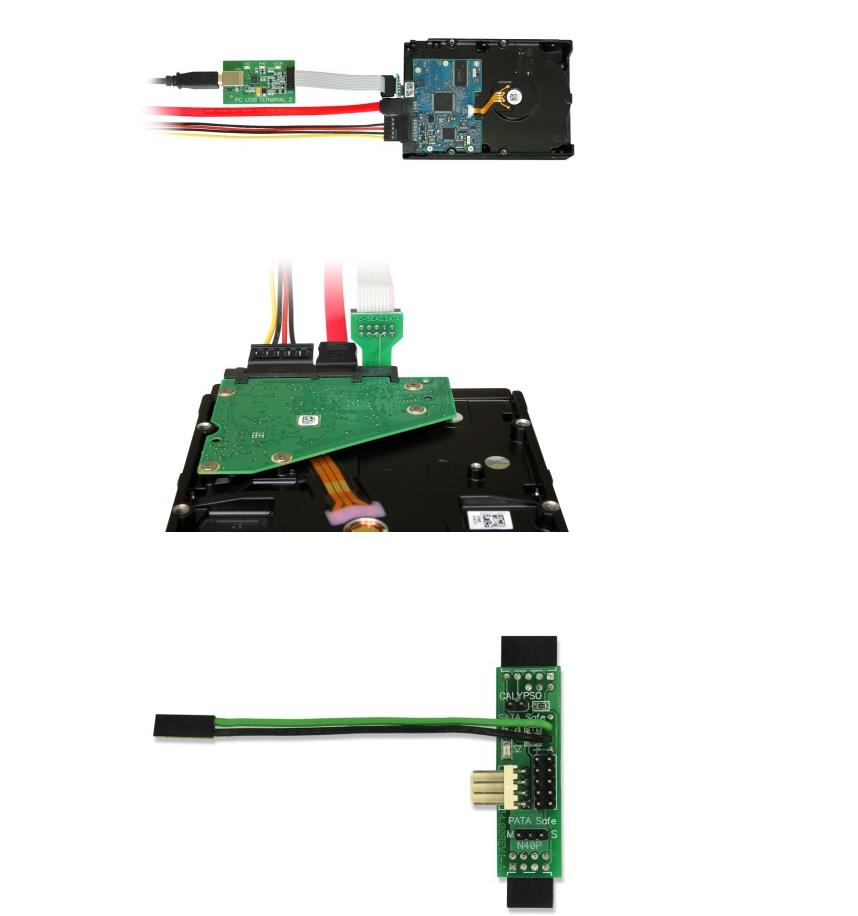

如何连接PC-USB端子适配器：USB 线一端接电脑，另一端用 10 针排线接到硬盘电路板上的终端接口，硬盘再照常接好 SATA 数据线和 SATA 电源线，即可通过终端口与硬盘通讯



如何连接PC-SEAG.SATA 适配器：适配器直接插在希捷 SATA 硬盘电路板的终端接口上，再通过排线接到 PC-USB 端子适配器，硬盘同时接好 SATA 数据线与电源线

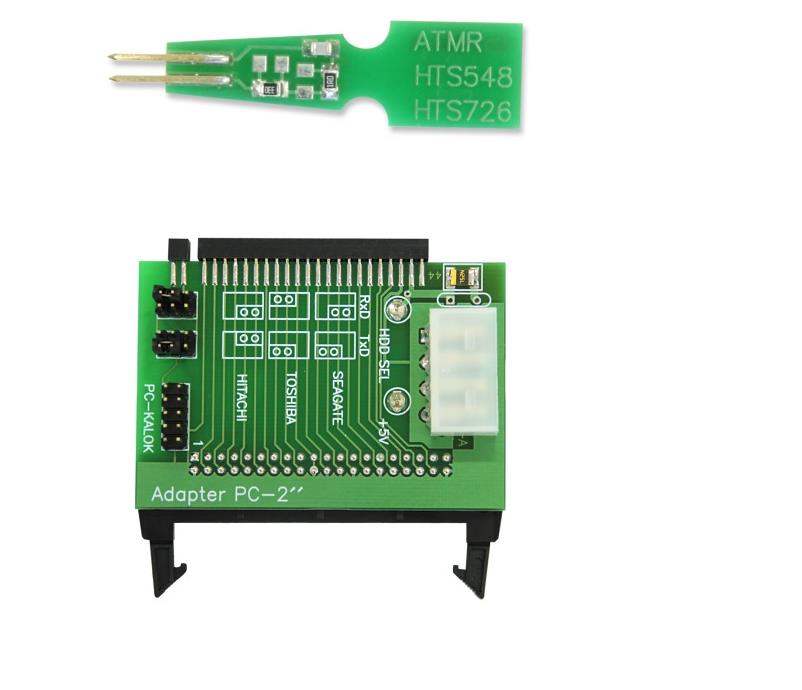

PC-2英寸适配器（板上丝印 Adapter PC-2''），用于连接2.5英寸和1.8英寸硬盘：提供 44 针 IDE 接口，板上按 HITACHI、TOSHIBA、SEAGATE 分组的终端跳线（RxD／TxD）用于选择硬盘厂商，另有 PC-KALOK 排针、标注 HDD SEL 与 +5V 的接点，以及 4 针独立供电插座

SATA RAID版（100厘米）电缆

UDMA80（80厘米）扁平线

硬盘 SATA（100厘米）电源线

硬盘 PATA（85 厘米）电源线

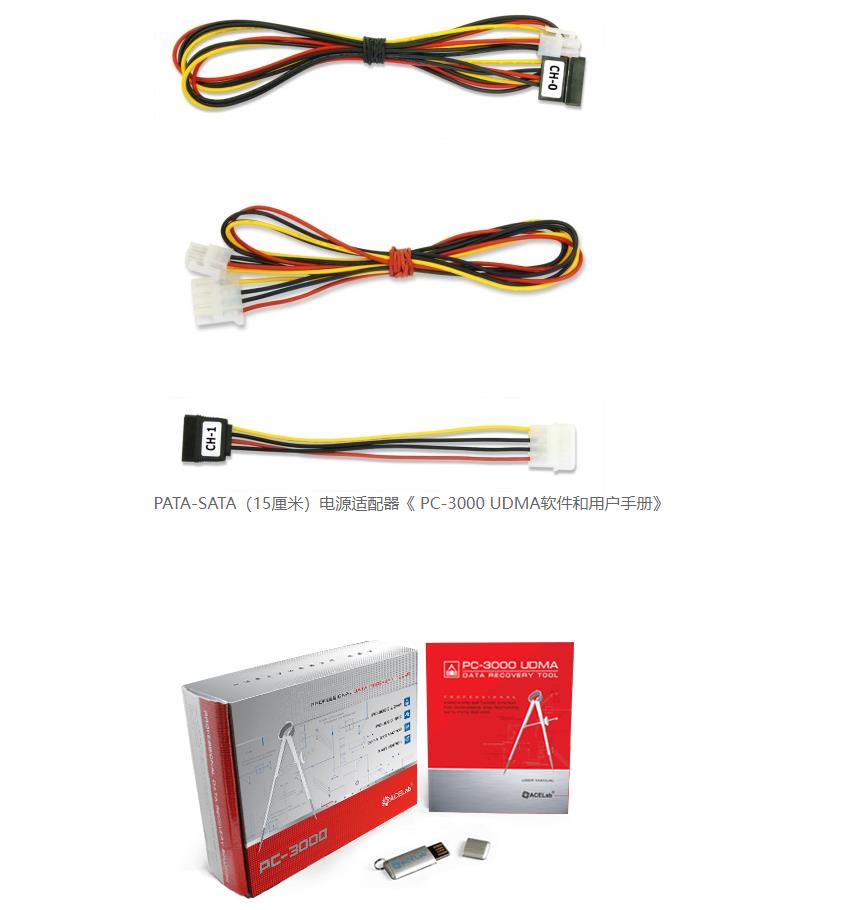

PATA-SATA（15 厘米）电源适配器

PC-3000 UDMA 软件与用户手册

参见：

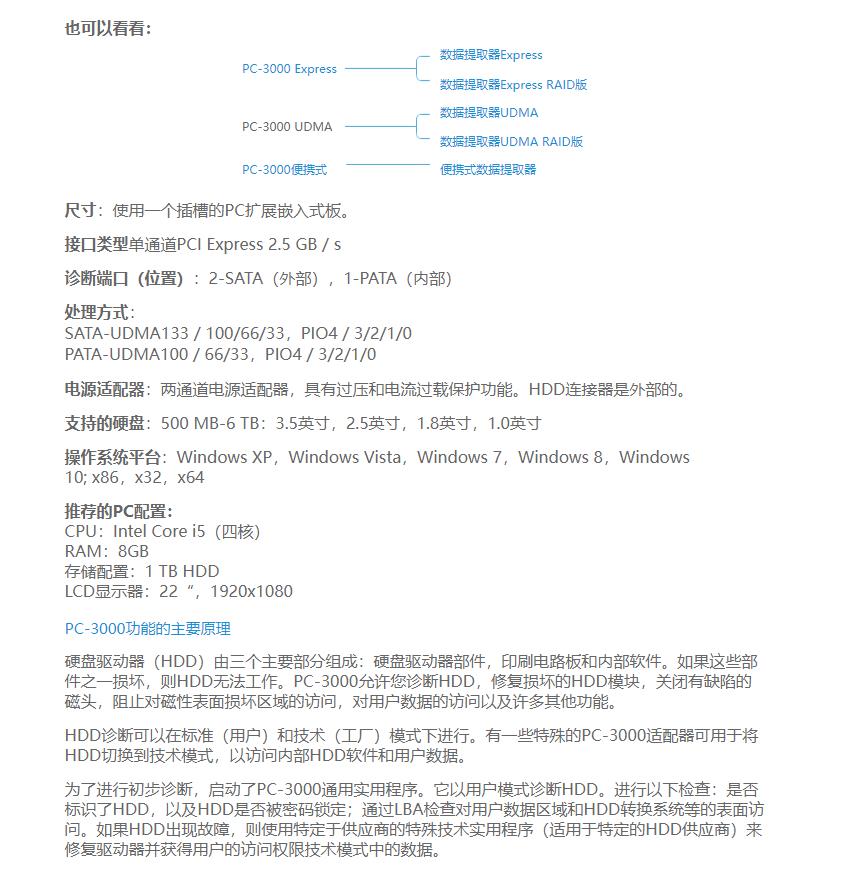

形制：嵌入式PC扩展板，使用一个插槽。

接口类型：单通道PCI Express 2.5 GB/s

诊断端口（位置）：2-SATA（外部），1-PATA（内部）

处理模式：

· SATA - UDMA133/100/66/33，PIO4/3/2/1/0

· PATA - UDMA100/66/33，PIO4/3/2/1/0

电源适配器：双通道电源适配器，具备过压和电流过载保护功能。硬盘连接器是外置的。

支持硬盘容量：500 MB - 8 TB：3.5英寸，2.5英寸，1.8英寸，1.0英寸

操作系统平台：Windows 7（SP1）、Windows 8.1、Windows 10、Windows 11

推荐的电脑配置：
CPU：Intel Core i5（四核）
内存：8GB
，存储配置：1TB HDD
LCD 显示器：22英寸，1920x1080

PC-3000 功能的主要原理

硬盘驱动器（HDD）由三个主要部分组成：硬盘组件、印刷电路板和内部软件。如果其中一个部件损坏，硬盘就无法工作。PC-3000 可以诊断硬盘、修复损坏的硬盘模块、关闭有缺陷的磁头、阻止磁性表面损坏区域的访问、获取用户数据以及许多其他功能。

硬盘诊断可以采用标准（用户）和技术（出厂）模式。有专用的PC-3000适配器用于将硬盘切换到技术模式，以获取内部硬盘软件和用户数据。

为进行初步诊断，启动了PC-3000通用工具。它在用户模式下诊断硬盘。进行以下检查：是否识别了硬盘，以及硬盘是否被密码锁定;检查LBA对用户数据区的表面访问和硬盘转换系统等。如果硬盘出现故障，会使用专门的厂商专用技术工具（专为特定硬盘厂商设计）来修复硬盘并以技术模式访问用户数据。

技术实用性

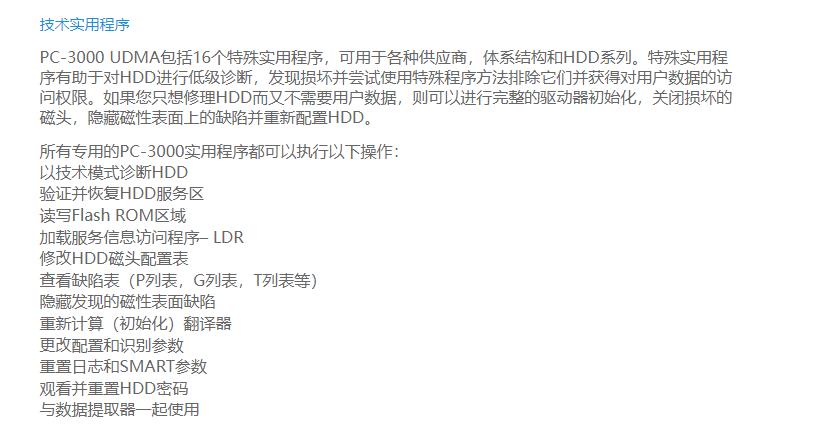

PC-3000 UDMA包含16个特殊工具，适用于不同厂商、架构和硬盘系列。特殊工具帮助在低层次进行硬盘诊断，发现损坏并尝试通过特殊程序方法排除损坏，并获取用户数据。如果你只想修复硬盘，不需要用户数据，可以进行完整的硬盘初始化，关闭损坏的磁头，隐藏磁性表面的缺陷，并重新配置硬盘。

所有专用的PC-3000工具都能够执行以下操作：

· 在技术模式下诊断硬盘

· 验证并恢复硬盘服务区域

· 读写闪存ROM区域

· 装载服务信息访问程序 – LDR

· 修改硬盘头配置表

· 审查缺陷表（P级、G级、T级等）

· 隐藏磁性表面的缺陷

· 重新计算（初始化）翻译器

· 更改配置和识别参数

· 重置日志和S.M.A.R.T参数

· 观看并重置硬盘密码

· 与数据提取器合作

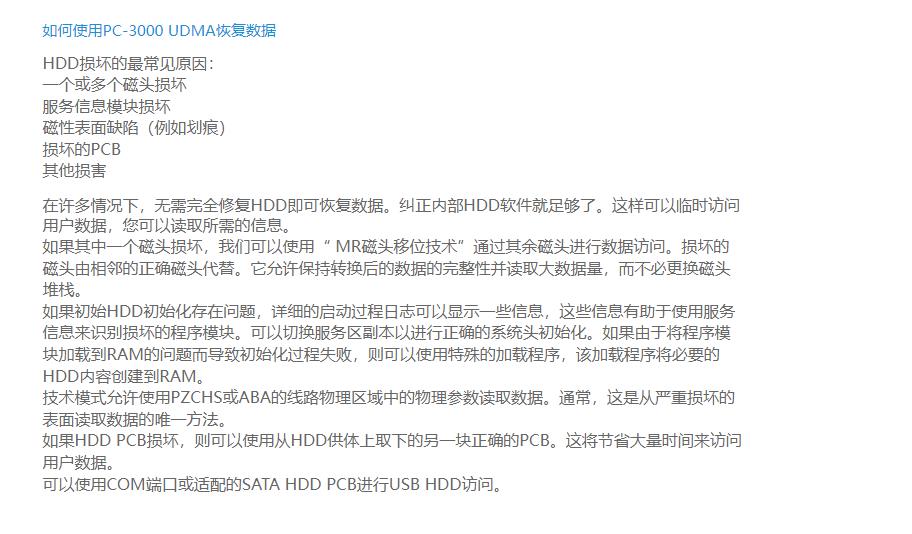

如何使用PC-3000 UDMA恢复数据

硬盘损坏较常见的原因：

· 一个或多个磁阻磁头失效

· 损坏的服务信息模块

· 磁性表面缺陷如划痕

· 损坏的PCB

· 其他损伤

在许多情况下，恢复数据并不需要完全修复硬盘。修复内部硬盘软件可能就足够了。这允许对用户数据进行时间访问，你可以读取所需的信息。

· 如果其中一个磁头受损，我们可以通过“磁共振头移技术”通过剩余磁头访问数据。损坏的磁头被相邻的正确磁头替代。它允许保持翻译数据的完整性，并读取大数据卷，而无需更换头栈。

· 如果初始硬盘初始化出现问题，详细的启动进程日志可以显示一些信息，帮助识别损坏的程序模块及其服务信息。服务区副本可以切换以进行正确的系统头初始化。如果初始化过程因加载程序模块到内存的问题而失败，你可以使用特殊的加载器，将必要的硬盘内容生成到内存中。

· 技术模式允许利用物理参数在PZCHS或ABA线路物理区域读取数据。它通常是读取严重受损表面数据的有效方式。

· 当硬盘PCB损坏时，你可以使用另一块硬盘捐赠者的正确PCB板。这将节省大量获取用户数据的时间。

· USB 硬盘的访问可以通过COM口或改装的SATA HDD PCB实现。

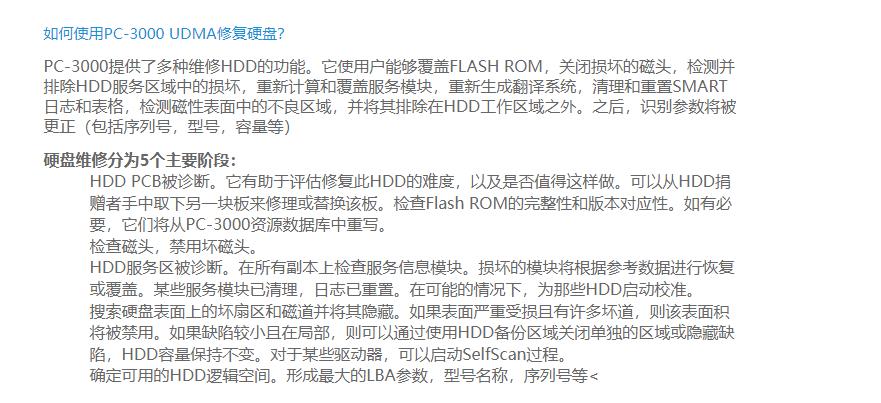

如何使用PC-3000 UDMA来修理硬盘？

PC-3000 提供了多种硬盘修复功能。它使用户能够覆盖FLASH ROM、关闭损坏的磁头、检测和排除硬盘服务区的损坏、重新计算和覆盖服务模块、重建转换系统、清理和重置S.M.A.R.T.日志和表格、检测磁性表面中的损坏区域并将其排除在硬盘工作区之外。之后，识别参数会被修正（包括序列号、型号、容量等）。

硬盘维修主要分为5个阶段：

1. 硬盘PCB已诊断出问题。评估修理这块硬盘的难度以及是否值得修理会很有帮助。该板可以修复或由硬盘捐赠者处的另一块板子替换。闪存ROM会被检查完整性和版本对应性。如有必要，则从PC-3000资源数据库中重写。

2. 磁头会被检查，坏的磁头会被禁用。

3. 硬盘服务区域已诊断。所有副本均检查服务信息模块。受损模块会根据参考数据进行恢复或覆盖。部分服务模块会被清理并重置日志。在可以校准的硬盘上，会启动校准。

4. 搜索硬盘表面上的坏扇区和轨道并隐藏它们。如果表面严重受损且有大量坏部件，该表面积将被禁用。如果缺陷较小且局部，可以关闭不同区域或通过使用硬盘备份区隐藏缺陷，硬盘容量保持不变。对于某些硬盘，可以启动SelfScan程序。

5. 确定可用的硬盘逻辑空间。生成 Max LBA参数、型号名称、序列号等。

PC-3000 UDMA 硬盘固件数据库

PC-3000 UDMA 专业系统拥有庞大的出厂固件资源数据库：闪存ROM、服务区模块、服务区轨道及其他硬盘关键资源。该数据库系统化，所有数据以压缩格式存储。它允许快速便捷地访问数据，并在多个 PC-3000 套件之间共享固件资源。

PC-3000数据库的主要优势：

· 使用了FireBird数据库服务器（可靠的SQL服务器之一）

· 采用自适应索引机制以加快搜索过程

· 共享固件数据库可以同时被多个 PC-3000 套件创建

· 备份策略可以管理

· 你可以创建一个超过 4GB 的数据库

· 你可以添加自己的资源，比如从新型号硬盘中添加新对象

· 所有用户都可以在彼此之间交换他们拥有的资源

专为有经验用户设计的模式

有两种专为有经验用户设计的模式：集成脚本系统和 ATA 指令官

脚本系统——允许创建用于在Visual Basic Script中向硬盘发送命令的算法，包括数据准备和结果解释。高级对象模型用于访问硬盘。该对象模型被PC-3000工具使用。该算法可以作为“用户”模式添加到任何 PC-3000 工具中。

ATA commander——交互模式，允许即使是没有编程技能的用户也能向硬盘下达命令（包括技术命令）。你可以设置硬盘寄存器值（包括LBA 48模式寄存器），并使用二进制文本编辑器准备和提供硬盘数据命令。提供的硬盘命令顺序可以按类型分类，保存为文件，以便后续使用或发送给其他PC-3000用户。根据硬盘命令数据，ATA Commander 可以生成脚本文本，用于从 Script 系统或作为“用户模式”使用。
