数据提取器 UDMA RAID 版

· 概述

·

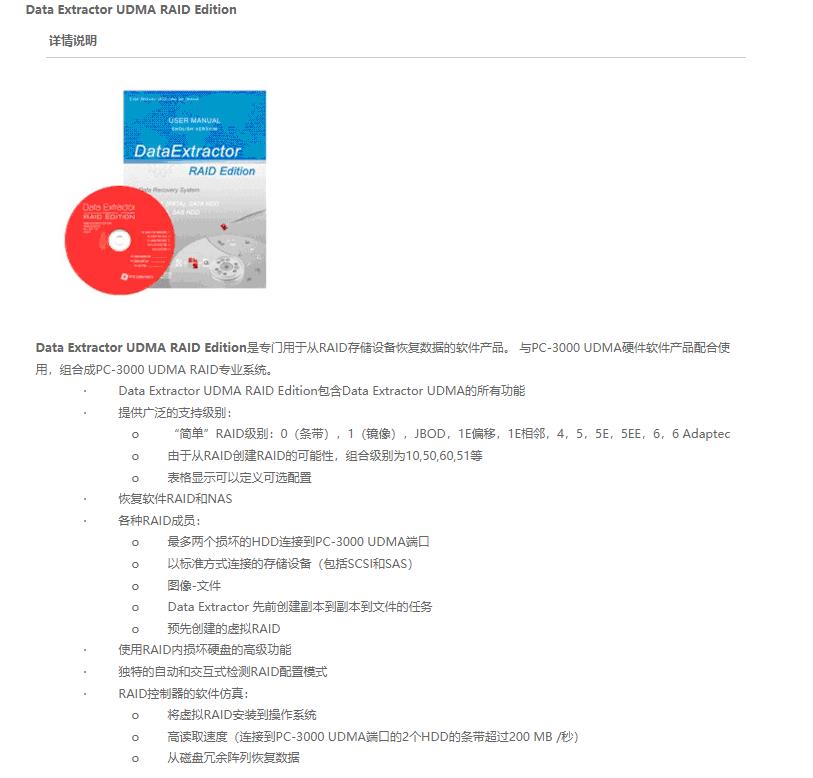

数据提取器UDMA RAID版是一款专门用于从RAID存储设备恢复数据的软件产品。它与PC-3000 UDMA软硬件产品协同工作，构成PC-3000 UDMA RAID Professional系统。

· 数据提取器UDMA RAID版包含数据提取器UDMA的所有功能

· 提供多种支持级别：

· “简单”RAID 级别：0（条纹）、1（镜像）、JBOD、1E 偏移、1E 邻接、4、5、5E、5EE、6、6 Adaptec

· 综合等级：10、50、60、51等，因为可以从RAID创建RAID

· 表格表示方式允许定义可选配置

· WSS（Windows 存储空间）ZFS RAID-Z，BTRFS RAID，Apple Fusion Drive（HFS+，APFS）

· 恢复软件RAID和NAS

· 各种类型的RAID成员：

· *多有两块损坏的硬盘连接到PC-3000 UDMA端口

· 存储设备以标准方式连接（包括SCSI和SAS）

· 图像文件

· 数据提取器任务，之前通过文件副本创建

· 先前创建的虚拟RAID

· 在RAID中处理损坏硬盘的高级功能

· RAID配置的独特自动和交互检测模式

· RAID控制器的软件仿真：

· 虚拟RAID挂载到操作系统

· 高速读取速度（连接PC-3000 UDMA端口的2块硬盘超过200 MB/秒）

· 从冗余数组中恢复数据

RAID 表的呈现

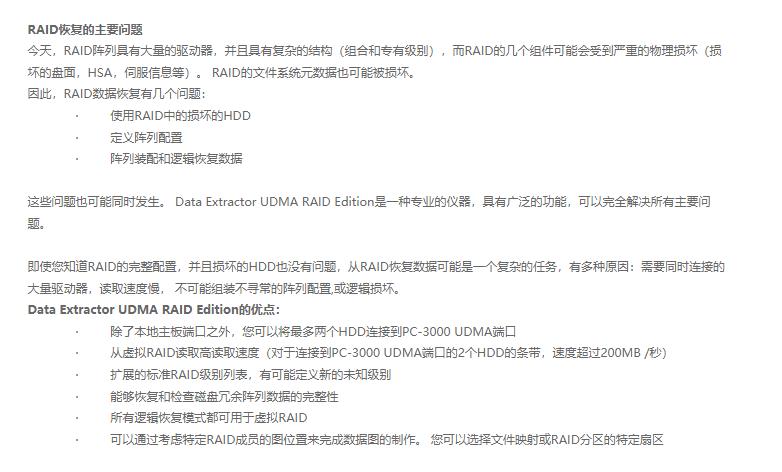

RAID 恢复的主要问题

如今，RAID 阵列拥有大量硬盘，结构复杂（组合层和专有层），而 RAID 的多个成员可能遭受严重物理损伤（表面损坏、HSA、伺服信息等）。RAID 的文件系统元数据也可能受到损坏。

因此，RAID 数据恢复存在几个问题：

· 在RAID中处理损坏的硬盘

· 定义阵列配置

· 数组组装及其数据逻辑恢复

这些问题也可能同时发生。数据提取器 UDMA RAID 版是一款专业仪器，具备多种功能，能够彻底解决所有重大问题。

如何在RAID中处理损坏的硬盘

数据提取器UDMA RAID Edition可以在一个任务中同时连接两块损坏的硬盘连接到PC-3000 UDMA端口时工作。通过使用主板端口和文件镜像，可以增加连接的硬盘总数。

处理虚拟RAID损坏硬盘的关键功能：

· 能够从RAID中包含的任何硬盘复制完整或部分数据

· 能够定义并使用RAID中任意硬盘或整个虚拟RAID的虚拟转换器

· 能够管理和交互连接到PC-3000 UDMA端口的专用PC-3000 UDMA工具（电源管理、重置命令、读取命令选择等）

· 支持SCSI和SAS存储设备的高级功能（管理读取参数、选择读取命令、构建头部映射等）

· 能够在定义阵列配置时跳过损坏的硬盘，或使用从复制品中提取的数据。

· 为了从有问题的硬盘中恢复数据而进行冗余使用。

· 集成逻辑分析功能，允许仅读取存储设备中*低必要的数据量，从而降低负载并提高成功恢复的可能性。

在数据提取器UDMA RAID Edition出现之前，如果单个成员物理损坏且无法以标准方式连接，你必须从简单条带中逐扇区完整复制数据，否则无法通过PC-3000 UDMA或PC-3000 SAS方法访问其扇区。你只能在创建副本后尝试恢复用户数据。

考虑到高端硬盘的巨大容量以及损坏硬盘完整副本可能出现的问题，数据提取器UDMA RAID版提供了独特的方法：

1. 创建一个虚拟突袭行动。

2. 在数据提取器资源管理器中打开虚拟RAID，了解虚拟RAID中的数据组织情况。

3. 绘制所需数据的地图。它可以是已使用扇区的地图、所需目录的数据地图、必要的文件地图或元数据地图。

4. 对于已建成的地图，可以从损坏的硬盘上创建一个“子地图”，用于读取区域。

5. 使用数据提取器，只逐扇区复制这些所需扇区。

6. 保存所需的数据。

如何定义数组配置

RAID配置可能非常复杂，即使配置看似简单，从RAID中恢复数据也并不容易。定义硬盘的正确顺序、块大小和初始位移可能很困难。

数据提取器UDMA RAID版用于定义阵列配置的关键特征：

· 独特的自动检测模式，适用于多种配置。该模式基于对文件系统和用户数据的分析

· 强大的交互模式，便于定义不寻常配置，并具备非常灵活的自动操作，能够控制当前结果

· 有用的搜索工具帮助定义众多RAID参数，包括检测大小并审查文件系统结构、带有磁盘结构的元数据（MBR、GPT等）、包含虚拟RAID组织（mdadm RAID超级块）的元数据，以及LDM信息的分析

· 数组参数可以在不触及有缺陷硬盘的情况下定义

· “RAID 成员统计”，该模式允许可靠且清晰地检测基本 RAID 参数：块大小、数组层级、成员数量、延迟

RAID成员统计

如何组装RAID并逻辑恢复数据

即使你了解RAID的完整配置，且损坏的硬盘没有问题，从RAID中恢复数据也可能因多种原因变得复杂：需要同时连接大量硬盘、读取速度慢、无法组装异常阵列配置，或逻辑损坏。

数据提取器UDMA RAID版的优势：

· 除了本地主板端口外，*多可以把2块硬盘连接到PC-3000的UDMA端口

· 虚拟RAID的高速读取速度（在连接PC-3000 UDMA端口的条带中，速度超过200MB/秒）

· 标准RAID等级扩展列表，并可定义新的未知等级

· 能够恢复并检查带有冗余数组的数据完整性

· 所有逻辑恢复模式都可以用于虚拟RAID。

· 地图构建可以通过考虑特定RAID成员的地图位置来完成。你可以选择文件映射或RAID分区的具体扇区

参见：

支持的RAID级别：

· 简单层级：0（条纹），1（镜像），JBOD，1E 偏移，1E 邻近，4,5,5E，5EE，6,6 Adaptec

· 任何综合等级：10、50、60、51等

· 由表描述定义的配置

基于软件的RAID和多磁盘存储系统：LDM和mdadmin结构分析、WSS（Windows存储空间）、ZFS RAID-Z、BtrFS RAID、Apple Fusion Drive（HFS+、APFS）

可能的数组成员：

· *多2块硬盘连接到PC-3000 UDMA端口

· 硬盘连接到计算机端口，按标准方式连接

· 图像文件

· 先前创建的数据提取器任务，带有复制到文件

· 先前创建的虚拟RAID

每项任务*多损坏硬盘数量：2块硬盘连接到PC-3000 UDMA端口

虚拟RAID的读取速度：超过200 MB/s，对于一个有2块硬盘、连接到PC-3000 UDMA端口的Stripe（这取决于硬盘的配置和读取速度）
