数据提取器 SAS RAID 版

· 概述

· 技术特征

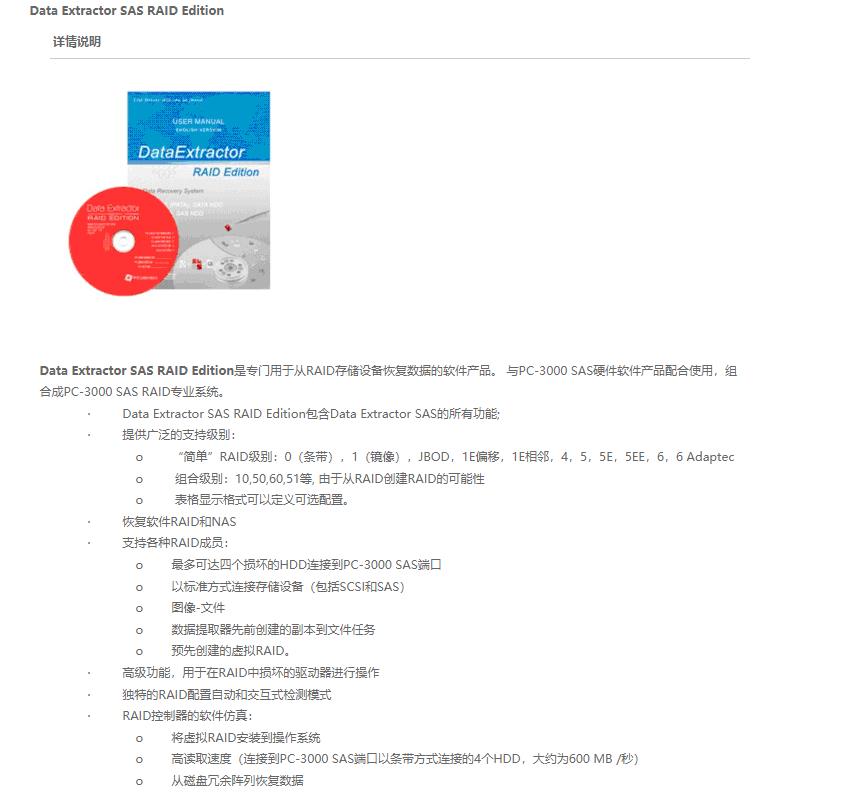

数据提取器SAS RAID Edition是一款专门用于从RAID存储设备恢复数据的软件产品。它与 PC-3000 SAS 软硬件产品协同工作，构成了 PC-3000 SAS RAID 专业系统。

· 数据提取器SAS RAID版包含数据提取器SAS的所有功能;

· 提供多种支持级别：

· “简单”RAID 级别：0（条纹）、1（镜像）、JBOD、1E 偏移、1E 邻接、4、5、5E、5EE、6、6 Adaptec

· 综合等级：10、50、60、51等，因为可以从RAID创建RAID

· 表格表示支持定义可选配置。

· WSS（Windows 存储空间）ZFS RAID-Z，BTRFS RAID，Apple Fusion Drive（HFS+，APFS）

· 恢复软件RAID和NAS

· 支持多种RAID成员：

· *多可连接四颗损坏硬盘，连接到PC-3000 SAS端口

· 存储设备以标准方式连接（包括SCSI和SAS）

· 图像文件

· 数据提取器任务，之前通过文件副本创建

· 之前创建过虚拟RAID。

· 连接到PC-3000 Express端口的驱动器（如果两个系统都插在同一台电脑上）

· RAID中损坏硬盘操作的高级功能

· RAID配置的独特自动和交互检测模式

· RAID控制器的软件仿真：

· 虚拟RAID挂载到操作系统

· 高读取速度（连接PC-3000 SAS端口的4个SSD条带约1.3 GB/秒）

· 从冗余数组中恢复数据

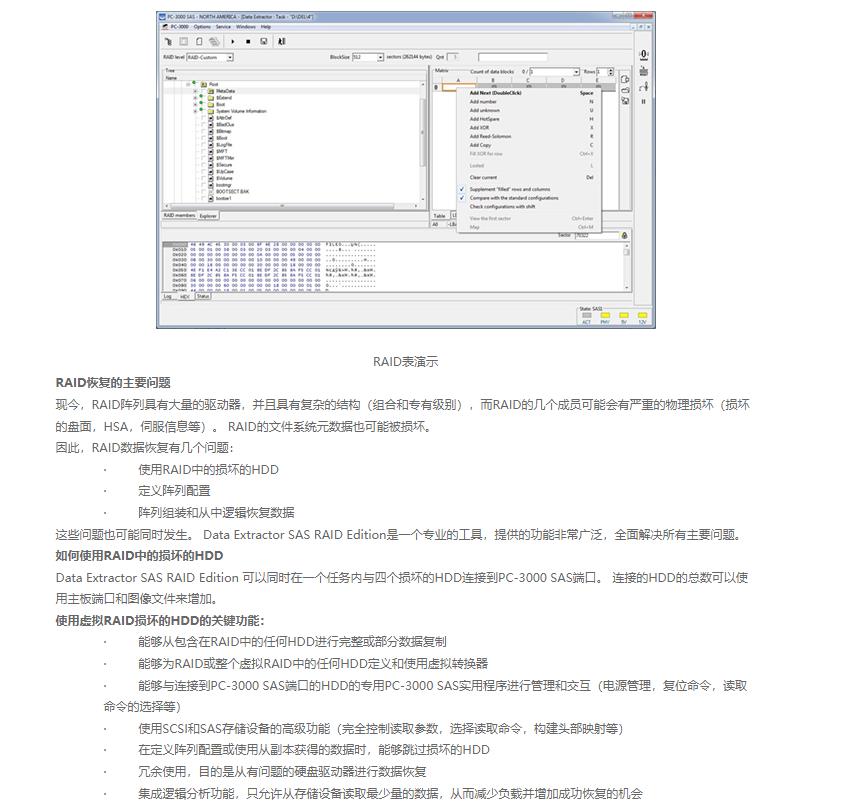

RAID 表的呈现

RAID 恢复的主要问题

如今，RAID 阵列拥有大量驱动器，结构复杂（组合层和专有层），而 RAID 的多个成员可能遭受严重物理损伤（表面受损、HSA、伺服信息等）。RAID 的文件系统元数据也可能受到损坏。

因此，RAID 数据恢复存在几个问题：

· 在RAID中处理损坏的硬盘

· 定义阵列配置

· 数组组装及其数据逻辑恢复

这些问题也可能同时发生。Data Extractor SAS RAID Edition 是一款专业工具，提供多种功能，全面解决所有主要问题。

如何在RAID中处理损坏的硬盘

Data Extractor SAS RAID Edition 可以同时处理四个损坏的硬盘连接到 PC-3000 SAS 端口，在一个任务中进行工作。通过主板端口和图像文件，可以增加连接的硬盘总数。

处理虚拟RAID损坏硬盘的关键功能：

· 能够从RAID中包含的任何硬盘复制完整或部分数据

· 能够定义并使用RAID中任意硬盘或整个虚拟RAID的虚拟转换器

· 能够管理和交互专用的 PC-3000 SAS 工具，用于连接到 PC-3000 SAS 端口的硬盘（电源管理、重置命令、读取命令选择等）

· 用于处理SCSI和SAS存储设备的高级功能（完全控制读取参数、选择读取命令、构建头映射等）

· 能够在定义阵列配置时跳过损坏的硬盘，或使用从副本中获取的数据

· 用于从问题硬盘中恢复数据的冗余使用。

· 集成逻辑分析功能，允许仅读取存储设备中*低限度必要的数据，从而降低负载并提高成功恢复的可能性

在数据提取器RAID版出现之前，如果某个成员物理损坏且无法以标准方式连接，你必须从一条简单的条带上逐扇区完整复制数据，否则无法通过PC-3000 SAS方法访问其扇区。你只能在创建副本后尝试恢复用户数据。

考虑到高端硬盘的巨大容量以及损坏硬盘完整副本可能出现的问题，数据提取器SAS RAID Edition提供了一种独特的方法：

1. 创建一个虚拟突袭行动。

2. 在数据提取器资源管理器中打开虚拟RAID，了解虚拟RAID中的数据组织情况。

3. 绘制所需数据的地图。它可以是已使用扇区的地图、所需目录的数据地图、必要的文件地图或元数据地图。

4. 对于已建成的地图，可以从损坏的硬盘上创建一个“子地图”，用于读取区域。

5. 使用数据提取器，只逐扇区复制这些所需扇区。

6. 保存所需的数据。

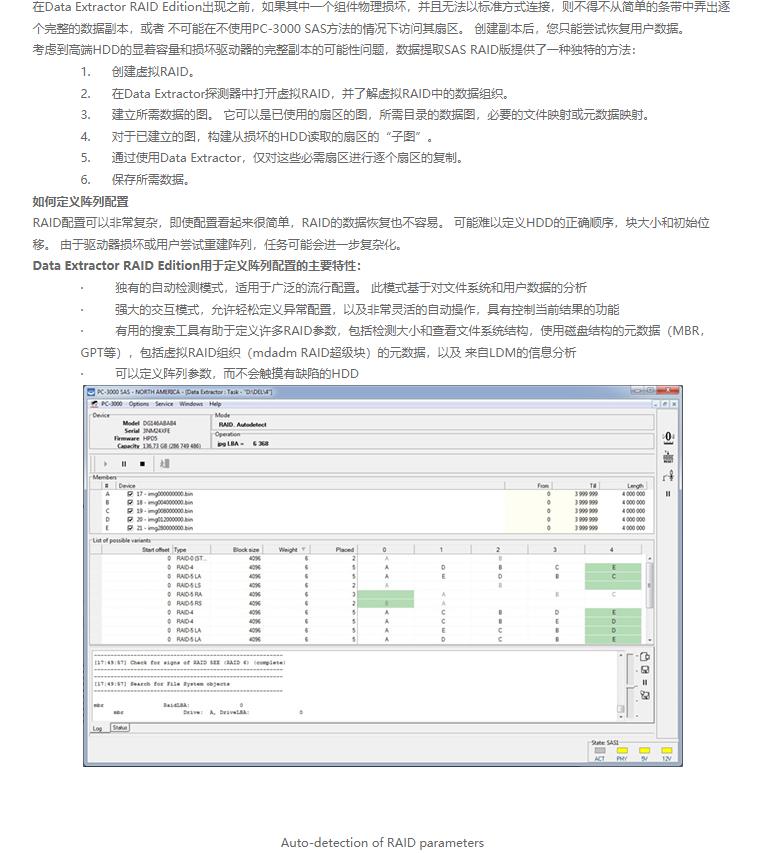

如何定义数组配置

RAID配置可能非常复杂，即使配置看似简单，从RAID中恢复数据也并不容易。定义硬盘的正确顺序、块大小和初始位移可能很困难。由于驱动器损坏或用户尝试重建阵列，任务可能会更加复杂。

数据提取器RAID版定义阵列配置的关键特征：

· 独特的自动检测模式，适用于多种流行配置。该模式基于对文件系统和用户数据的分析

· 强大的交互模式，便于定义不寻常配置，并具备非常灵活的自动操作，能够控制当前结果

· 有用的搜索工具帮助定义多种RAID参数，包括检测大小和审查文件系统结构、带有磁盘结构的元数据（MBR、GPT等）、包含虚拟RAID组织（mdadm RAID超级块）的元数据，以及LDM信息的分析

· 数组参数可以在不触及有缺陷硬盘的情况下定义

· “RAID 成员统计”，该模式允许可靠且清晰地检测基本 RAID 参数：块大小、数组层级、成员数量、延迟

RAID成员统计

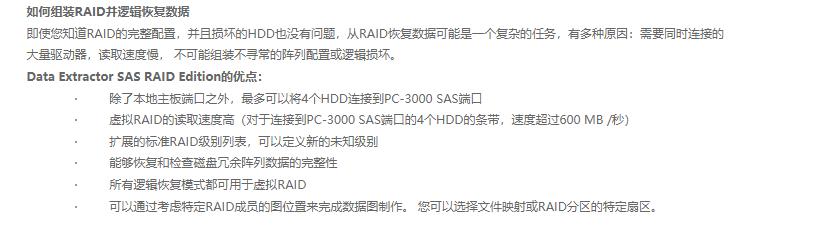

如何组装RAID并逻辑恢复数据

即使你了解RAID的完整配置，且损坏的硬盘没有问题，从RAID中恢复数据也可能因多种原因变得复杂：需要同时连接大量硬盘、读取速度慢、无法组装异常阵列配置，或逻辑损坏。

数据提取器SAS RAID版的优势：

· 除了本地主板端口外，*多可以把4块硬盘连接到PC-3000的SAS端口

· 虚拟RAID的高速读取速度（对于连接4个SSD到PC-3000 SAS端口的条带，速度超过1.3 GB/秒）

· 标准RAID等级扩展列表，并可定义新的未知等级

· 能够恢复并检查带有冗余数组的数据完整性

· 所有逻辑恢复模式都可以用于虚拟RAID。

· 地图构建可以通过考虑特定RAID成员的地图位置来完成。你可以选择文件映射或RAID分区的具体扇区。

参见：

支持的RAID级别：

· 简单层级：0（条纹），1（镜像），JBOD，1E 偏移，1E 邻近，4,5,5E，5EE，6,6 Adaptec

· 任何综合等级：10、50、60、51等

· 由表描述定义的配置

基于软件的RAID和多磁盘存储系统：LDM和mdadmin结构分析，WSS（Windows存储空间），ZFS RAID-Z，BtrFS RAID，苹果Fusion Drive（HFS+，APFS）

可能的数组成员：

· *多可连接4块硬盘，连接到PC-3000 SAS端口

· 硬盘以标准方式连接到计算机端口

· 图像文件

· 之前创建的数据提取器任务，包含复制到文件

· 先前创建的虚拟RAID

· 连接到PC-3000 Express端口的硬盘（如果两个系统都插在同一台电脑上）

每项任务*多损坏硬盘数量：连接PC-3000 SAS端口的四颗硬盘

虚拟RAID的读取速度：超过1.3 GB/s，适用于一个有4个SSD的Stripe，连接到PC-3000 SAS端口（这取决于硬盘的配置和读取速度）。
